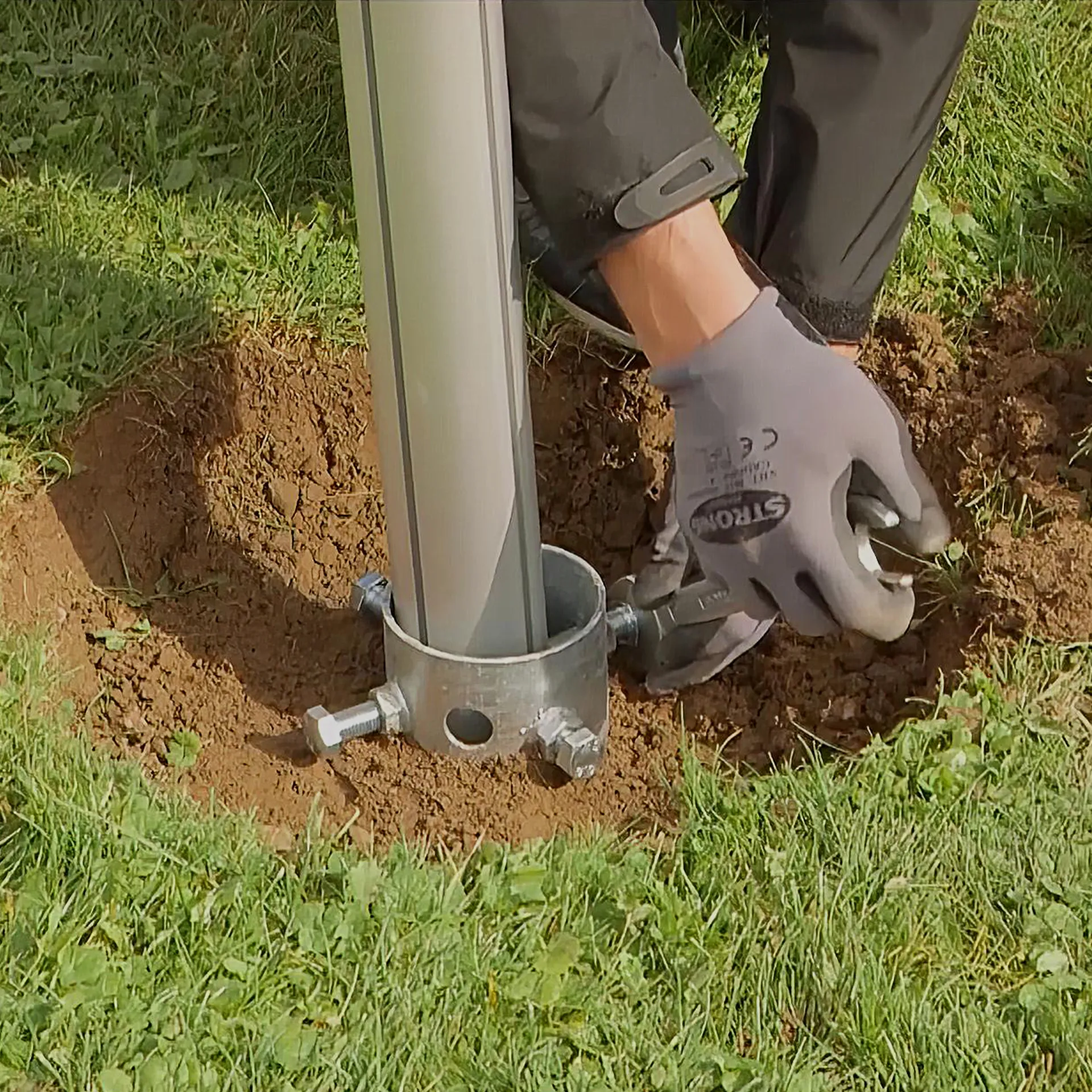

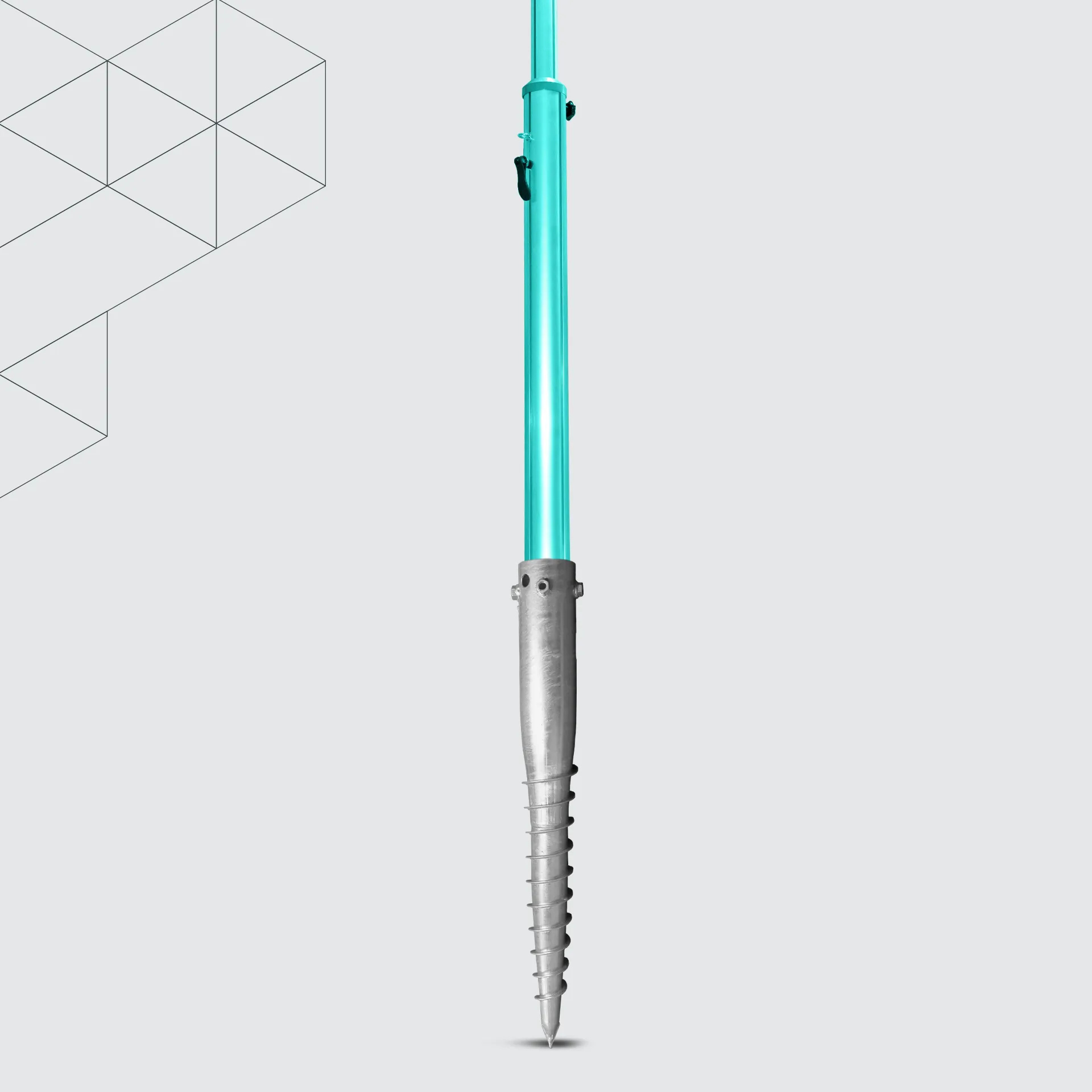

Schraubfundament / Eindrehanker

Wandschelle für Alu-Masten/Teleskopmasten Montagetipp: Mit je 2 Wandschellen aus Edelstahl oder aus Stahl mit Pulverbeschichtung kann der Segelmast sicher und felsenfest an der Hauswand befestigt werden. Anwendung: Zur professionellen und sicheren Befestigung eines Masten an einer Mauer bzw. einer Wand, sollten diese in einem Mindestabstand von 30 - 50 cm zueinander montiert werden. Zusätzlich sind die Schellen mit einer Bohrung inklusive Gewinde versehen. Damit kann der Mast zusätzlich gegen Verdrehung und Fall gesichert werden. Eine Schelle ist mit 3 Bohrungen versehen. (Madenschraube wird mitgeliefert).

Bodenplatte für Nutprofil-Masten Die Bodenplatte für unsere Nutprofil-Masten dient zur Befestigung auf bestehenden Fundamenten und Böden. Mit der 5° Neigung wirkt der Mast gegen die Spannkraft des Sonnensegels und bleibt somit langfristig stabil. Um den Mastfuß/ Standfuß leicht und genau ausrichten zu können sind Langlöcher vorhanden. Um unsere Teleskopmasten, bzw. Multifunktionsmast langfristig sicher zu montieren ist eine Feststell-Schraube zur Mastfixierung vorhanden. Die Bodenplatte ausVerzinkten und  Pulverbeschichteten Stahl wird mit vier Schrauben in einen bestehenden festen Boden montiert und anschließend richtig zu den restlichen Befestigungspunkten ausgerichtet (in Spannrichtung). Rundplatte: Durchmesser 200 mm Breite Langlöcher: 13 mm Dorn: Höhe: 200 mm; Neigung: 5°; Durchmesser: 49 mm Fixierung des Mastens durch Gewindestift Material: Stahl pulverbeschichtet

Erdnägel / Heringe Unsere Erdnägel eignen sich hervorragend für die Befestigung einer Mastabspannung im Erdreich. Sie können auch hergenommen werden um das Sonnensegel direkt im Boden zu befestigen ähnlich wie bei einem Zelt. Bedenke aber die daraus resultierende Schräge und Tiefe des Sonnensegels. Die Heringe sind extrem robust und langlebig dank der hochwertigen Materialien und Verarbeitung. Sie können auch individuell für deine Bedürfnisse eingesetzt werden um zum Beispiel eine Plane, oder Abdeckung im Boden zu fixieren.  Durch die V-Form der Heringe wird das Verdrehen verhindert und bietet besten Haltung die Abspannung bleibt auf Zug. Durch die obere Querstrebe, bzw. Haken, können die Erdnägel komplett in den Boden versenkt werden um unnötige Stolperfallen zu vermeiden.  Anwendung Kunststoff-Hering Universeller Kunststoff-Hering aus Polypropylen mit einer Länge von 29,3 cm eignen sich sehr gut für normal feste Böden –bis Bodenklasse 3. Sie können perfekt als Befestigungspunkt für die Abspannung von kleinere Segel, bzw. Mastabspannung mit leichter Zugkraft verwendet werden. Anwendung Metall Erdnagel Die Metall Erdnägel mit einer Länge von 45 cm, eignen sich neben normale Böden, auch für festere und weichere Böden – bis Bodenklasse 4. Wegen der größeren Fläche und Länge bieten sie vor allem in weicheren und sandigen Böden festen Halt. Die Erdnägel können perfekt für kleine und mittelgroße Sonnensegel zur direkten Abspannung, bzw. Mastabspannung mit mittelfester Zugkraft verwendet werden.

Robuste Bodenhülse aus Aluminium Die hochwertige Bodenhülse aus Aluminium mit einer Wandstärke von 5mm ist ideal für Sonnensegel-Masten mit einem Durchmesser von Ø 78mm. Passende Masten in unserem Sortiment sind: Multifunktionsmasten Teleskopmast Diese Hülse - in ein frostsicheres Betonfundament einbetoniert - dient einerseits als sehr robuster Anker wie auch als Verbindung zum Sonnensegel-Mast im Erdreich und ist daher für kleine wie große Sonnensegel-Anlagen sehr zu empfehlen. Die Oberkante der Bodenhülse ist bereits mit einer 10° Grad Neigung abgeschrägt und mit einer Kerbe für die Ausrichtung versehen. Somit kann die Hülse mit der Oberkante waagrecht zum Untergrund einbetoniert werden: Einfach die Kerbe auf den diagonal gegenüberliegenden Befestigungspunkt ausrichten, mittels einer Wasserwaage ausloten und positionieren. Diese bereits 10°ige Neigung wirkt gegen die Zugkraft und verhindert, dass der Mast unter Zug nicht nach innen kippt.Der enthaltene Metalldorn in der Hülse (Abstand vom Hülsenanfang bis zum Dorn = 30cm) ist ebenso der Aufliege-Punkt für den Mast. Zusätzlich verhindert der Dorn mit einem Überstand zur Hülse, dass sich diese nicht im Fundament verdreht. Die Feststell-Schraube am oberen Ende der Bodenhülse bietet zudem eine Fixierung für den Mast und verhindert ebenso ein Verdrehen innerhalb der Hülse sowie ein ungewolltes Hinausheben des Mastes.Nach der Saison oder auch zwischendurch bei Gartenarbeiten, kann der Mast einfach aus der Bodenhülse entfernt und danach einfach wieder eingesetzt werden. Ganz ohne viel Aufwand. Bodenhülse Abmessungen Innendurchmesser: Ø 80mm Länge: 60cm Masteinschub: 30cm Besonderheiten Obere Kante mit 10°ige Schräge gibt die Neigung der Bodenhülse an. Kerbe an der Oberkante für die Ausrichtung zum diagonal liegenden Aufhängungspunkt. Metalldorn mit Überlänge als Aufliege-Punkt für den Masten und damit sich die Bodenhülse nicht im Fundament verdrehen kann. Feststell-Schraube zum Fixeren des Mastes. Anleitung für Bodenfundamente mit easy2shade Bodenhülse 1. Grabe vorab das Fundament. Die Tabelle zeigt dir Richtwerte für die Größe. Um das Fundament vor Frost zu schützen, mindestens 80 cm tief graben. Segel bis 20 sqm 20 bis 30 sqm ab 30 sqm Länge + Breite 40 x 40 cm 50 x 50 cm 80 x 80 cm Tiefe 80 cm 120 cm 100 cm 2. Die Bodenhülse ist an der Oberseite (Bodenniveau) bereits in einer Neigung von 10° abgeschrägt und mit einer Kerbe für die Ausrichtung in der Winkelhalbierenden gekennzeichnet. 3. Füge den beiliegenden Verdreh-Anker (Metalldorn) in die dafür vorgesehene Bohrung am unteren Ende der Bodenhülse. Setze jetzt die Bodenhülse in den Kies, bzw. setze zusätzlich einen Schlauchzugang, so kann das Kondenswasser und Regenwasser in den Boden abfließen. 4. Bodenhülse richtig ausrichten:a.)  Die Bodenhülse muss so ausgerichtet werden, dass die Kerbe in Richtung des diagonal gegenüberliegenden Aufhängungspunktes (Mast, Wandplatte, etc.) zeigt.b.)  Die schräge Oberseite gibt die 10° Neigung bereits vor. Stelle die Wasserwaage auf die Oberseite der Bodenhülse und richte diese waagrecht aus. 5. Beton nach Anleitung des Herstellers anmischen. Fülle den Zement von oben in das Fundament bis ca. 20 cm unter die Erdoberkante. 6. Verdichte den Zement und lasse diesen lt. Herstelleranleitung aushärten. 7. Lege evt. eine Erd- und Rasenschicht auf das Fundament und decke die Bodenhülse ab, damit keine Verunreinigungen in diese gelangt.

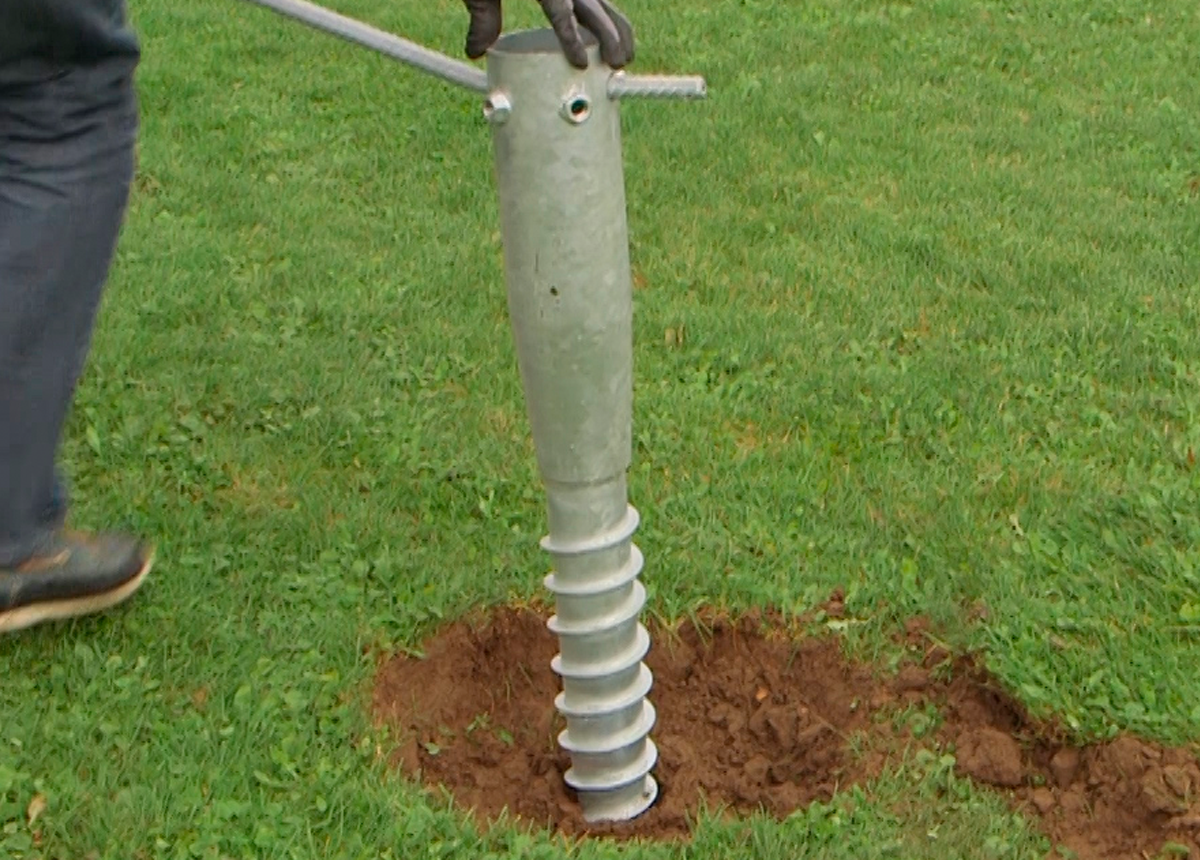

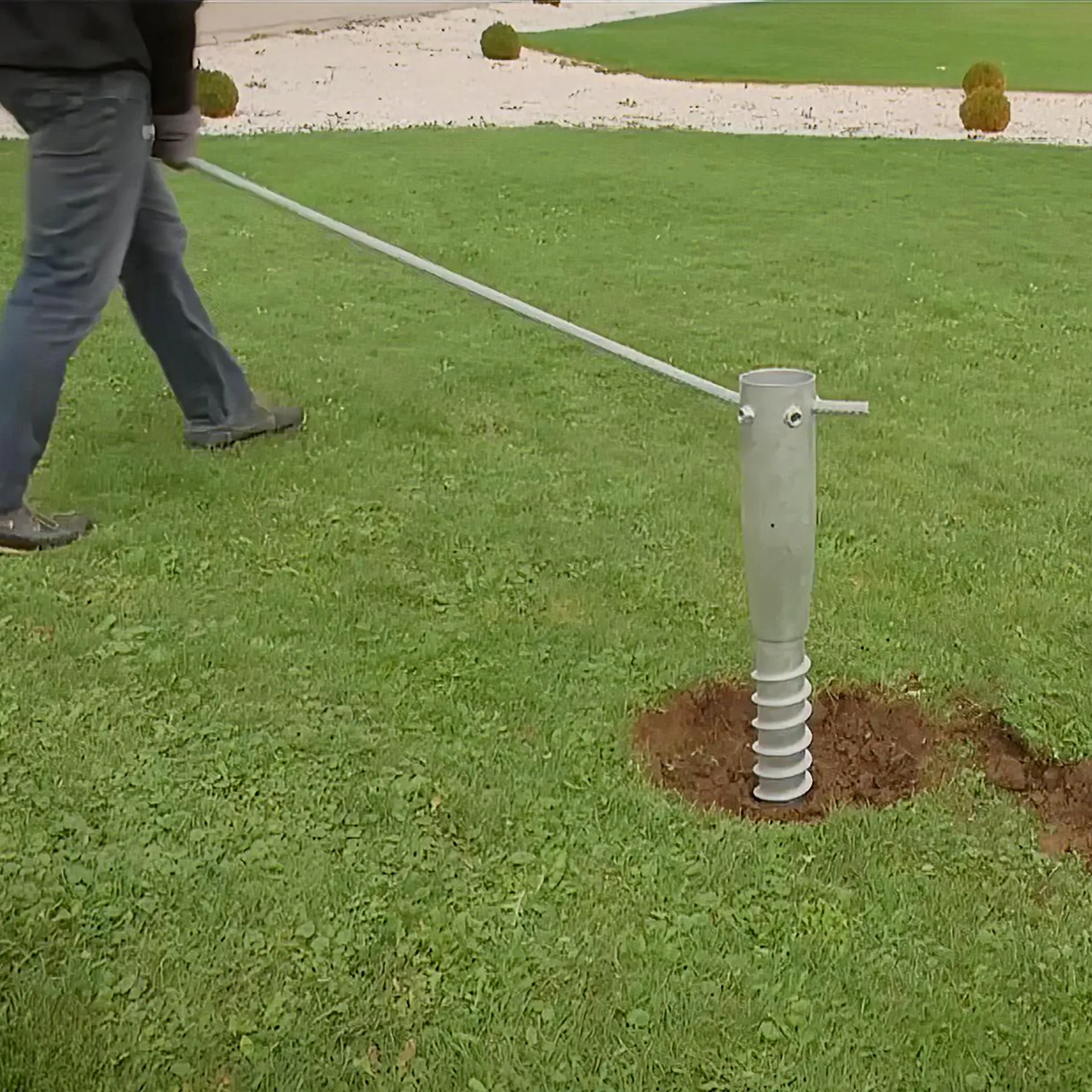

Galvanisch verzinkte Eindrehstange Ø 22 mm x 1,8 m Die gerippte Eindrehstange ist perfekt geeignet für das Eindrehen vom Schraubfundament 114x1000 mm. Das hilfreiches Tool dient zum händischen Eindrehen von Bodendübel in das gesetzte Erdreich (bis in die Bodenklasse 3).  Wir bieten die Eindrehstange bewusst getrennt vom Schraubfundament an und nicht im Set. Denn mehrere Schraubfundamente können für ein Projekt benötigt werden, dafür braucht man aber nur eine Eindrehhilfe. Deshalb bieten wir die Eindrehstange gesondert an, um Dir unnötige Mehrkosten zu ersparen. Anwendung: Die Eindrehstange hat eine leichte Biegung an einem Ende – dieses Ende durch beide Löcher des Schraubfundaments führen und im Uhrzeigersinn in den Boden drehen. Für das Herausdrehen und versetzen des Schraubfundaments, einfach den Vorgang wiederholen, aber gegen den Uhrzeigersinn drehen.Material: Stahl – galvanisch verzinktDurchmesser: Ø 22 mmLänge: 1,8 m
